GMTOP工法
概要
ジオミキシングトップ工法は螺旋部分に切り欠き(スリット)を有するスクリューにより、掘削土砂とセメント
ミルクとを混合攪拌した掘削孔内に節杭を建て込む工法です。
特長
1.排土量が少ない
2.孔壁崩壊がなく、施工性がよい
使用材料
既製コンクリート杭（節杭）
φ440-300、φ500-400、φ600-450、φ650-500
既製コンクリート杭、鋼菅杭（節杭と継いで使用する）
最大施工深度(GL-)
43m(φ440-300の場合35m)
杭先端適用地盤
砂質地盤、礫質地盤、粘土質地盤、腐植土地盤

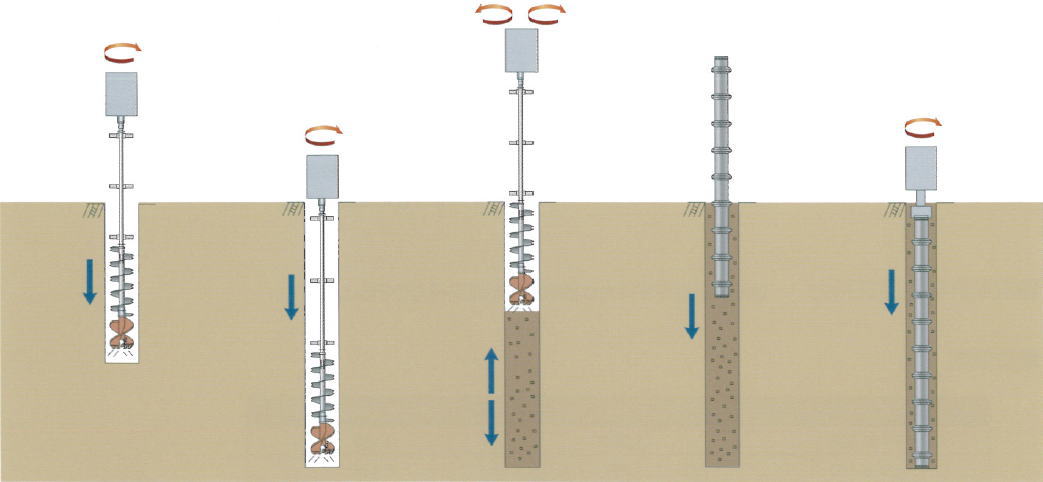

施工手順
| 掘削作業 | 掘削完了 | 混合攪拌 (充填液注入) |
杭の建て込み | 杭の定着 |
|---|---|---|---|---|
 |
||||
| 掘削芯を確認し つつ、適宜掘削 水を送りながら 掘削する。 |
レベルで確認を 行い、所定の位 置まで掘削す る。 |
杭長の1/2程度 の範囲でオーガ を上下反復し て、充填液と掘 削土砂とを混合 攪拌する。 |
鉛直性を確認し ながら杭を建て 込む。 |
回転圧入または モンケンでの軽 打・圧入によ り、所定の深度 まで杭を押込 み、掘削底に定 着させる。 |
支持力算定式
長期許容鉛直支持力
短期許容鉛直支持力
短期許容鉛直支持力は長期許容鉛直支持力の２倍とします。
数値表
| 杭径 | 節部の周長φ(m) | 杭先端部閉塞面積Ap(m²) |
|---|---|---|
| φ440-300 | 1.382 | 0.152 |
| φ500-400 | 1.571 | 0.196 |
| φ600-450 | 1.885 | 0.283 |
| φ650-500 | 2.042 | 0.332 |
