Ｈｙｐｅｒ－ＭＥＧＡ工法
概要
これまでの工法をはるかにしのぐ支持力性能があり、しかも、バリエーション豊かな設計ができるように
なりました。

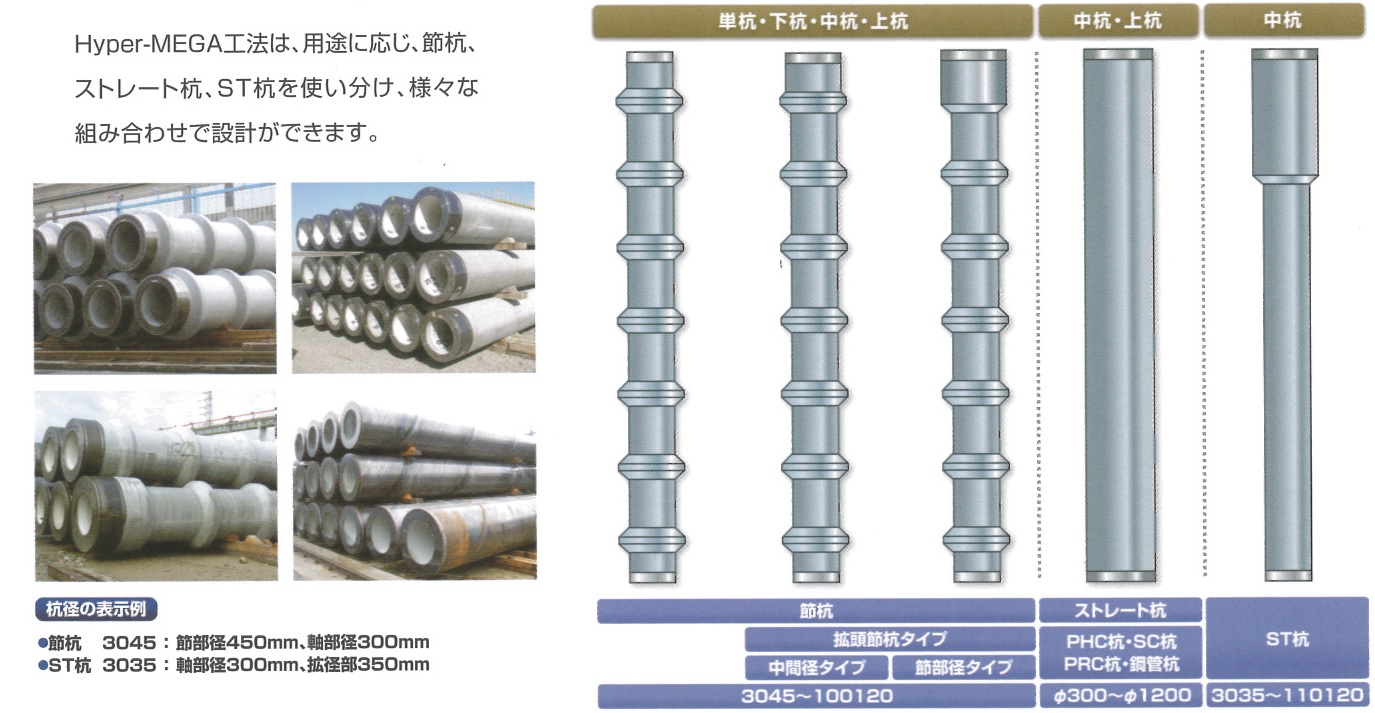

使用杭材
組合せ例
許容鉛直支持力
Hyper-MEGA工法は、同じ杭を使っても、拡大比ωの選択により、最適な支持力を得ることができます。
|
ω：拡大比 ω=De/Ds (ω=1.0～2.0) De:拡大掘削径(m) Ds:Don+0.05(m) Don:節部径(m) |
 |
| 拡大比ω(オメガ) | 1.0 | 1.1 | 1.2 | 1.23 | 1.3 | 1.4 | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2.0 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 砂質地盤・礫質地盤のα | 330 | 375 | 423 | 438 | 472 | 523 | 575 | 629 | 684 | 741 | 799 | 858 |
| 粘土質地盤のα | 300 | 335 | 371 | 382 | 408 | 445 | 483 | 521 | 560 | 599 | 639 | 679 |
杭の許容鉛直支持力は次式で算定します。
Ra =1/3× { α N Ap ＋( β Ns Ls ＋ r qu Lc ) φ }
| Ra | : | 長期許容鉛直支持力 | (kN) | 短期Ra'は、長期Raの2倍 |
| α | : | 杭先端支持力係数 | 砂質地盤、礫質地盤 | α=240ω^1.5＋90ω |
| 粘土質地盤 | α=210ω^1.25＋90ω | |||
| N | : | 杭先端部の平均N値 | 杭先端地盤:砂質地盤、礫質地盤 |
N=(Nu＋3NL)/4 Nは3以上とし、N>60は60とする ※Nu:杭先端面から上方に2mの間の平均N値 ※NL:杭先端面から下方に(De＋Don)の間の平均N値 |
| 杭先端地盤:粘土質地盤 |
N=(Nu＋2NL)/3 N>58.3は58.3とする ※Nu:杭先端面から上方に2mの間の平均N値 ※NL:杭先端面から下方に(De＋Don)の間の平均N値 |
|||
| Ap | : | 杭先端面積 | (m²) | Ap=πDon²/4 |
| β | : | 砂質・礫質地盤中の 杭周面摩擦力係数 |
標準型 |
①ストレート杭部分 β=5.0 ②節杭部分 ※2 βNs=(30＋5.5Ns)ω を満たすβ |
| 膨張型 |
①ストレート杭部分 β=8.0 ②節杭部分 ※1 β=9.5ω |
|||
| Ns | : | 杭の周囲の地盤のうち砂質地盤のN値の平均値 Nsは1以上とし、 Ns＞30は30とする |
||
| Ls | : | 杭の周囲の地盤のうち砂質・礫質地盤に接する長さの合計(m) (杭先端から2mは除く) |
||
| r | : | 粘土質地盤中の 杭周面摩擦力係数 |
標準型 |
①ストレート杭部分 r=0.7 ②節杭部分 ※1 rqu=(20＋0.5qu)ω を満たすr |
| 膨張型 |
①ストレート杭部分 r=0.9 ②節杭部分 ※2 r=1.0ω |
|||
| qu | : | 杭の周囲の地盤のうち粘土質地盤の一軸圧縮強さの平均値(kN/m²) quは10kN/m²以上とし、 qu＞200kN/m²は200kN/m²とする |
||
| Lc | : | 杭の周囲の地盤のうち粘土質地盤に接する長さの合計(m) (杭先端から2mは除く) |
||
| φ | : | 杭の周長(m) |
φ=πD (D:杭径 節杭の場合は節部径 ストレート杭(拡頭杭を含む)の場合は軸部径) |
|
※1 通常掘削部の範囲はω=1.0としてβ、rを算定します。
(注)α、β、rの適用において、地震時に液状化するおそれのある地盤は除く。
引抜き方向の支持力
Hyper-MEGA工法は、節杭部分の大きな周面摩擦力と、拡大比ωの選択により、最適な引抜き方向の支持力を
得ることができます。
|
ω：拡大比 ω=De/Ds (ω=1.0～2.0) De:拡大掘削径(m) Ds:Don+0.05(m) Don:節部径(m) |
 |
杭の許容鉛直支持力は次式で算定します。
Rtu = ( 0.8 β Ns Ls ＋( 0.9 r qu Lc ) φ ＋ Wp
| Ra | : | 引抜き力に対する 地盤の極限支持力 |
(kN) | |
| β | : | 砂質・礫質地盤中の 杭周面摩擦力係数 |
標準型・膨張型共通 |
①ストレート杭部分 β=5.0 ②節杭部分 ※2 βNs=(30＋5.5Ns)ω を満たすβ |
| Ns | : | 杭の周囲の地盤のうち砂質地盤のN値の平均値 Nsは1以上とし、 Ns＞30は30とする |
||
| Ls | : | 杭の周囲の地盤のうち砂質・礫質地盤に接する長さの合計(m) (杭先端から0.4mは除く) |
||
| r | : | 粘土質地盤中の 杭周面摩擦力係数 |
標準型 |
①ストレート杭部分 r=0.7 ②節杭部分 ※1 rqu=(20＋0.5qu)ω を満たすr |
| qu | : | 杭の周囲の地盤のうち粘土質地盤の一軸圧縮強さの平均値(kN/m²) quは10kN/m²以上とし、 qu＞200kN/m²は200kN/m²とする |
||
| Lc | : | 杭の周囲の地盤のうち粘土質地盤に接する長さの合計(m) (杭先端から0.4mは除く) |
||
| φ | : | 杭の周長(m) |
φ=πD (D:杭径 節杭の場合は節部径 ストレート杭(拡頭杭を含む)の場合は軸部径) |
|
| Wp | : | 杭の有効自重 | (kN) | |
※1 通常掘削部の範囲はω=1.0としてβ、rを算定します。
(注)α、β、rの適用において、地震時に液状化するおそれのある地盤は除く。
施工手順
地盤から決まる杭の設計支持力一覧表
①杭先端支持力(長期)Rpa(kN)
②杭周面摩擦力(長期)Rfa(kN)※標準型
③杭周面摩擦力(長期)Rfa(kN)※膨張型
